DIN EN 1092-1: Ευρωπαϊκό πρότυπο για χαλύβδινες φλάντζες σε συστήματα σωληνώσεων

Τι είναι το DIN EN 1092-1;

Το DIN EN 1092-1 είναι ένα ευρωπαϊκό πρότυπο που καθορίζει τις απαιτήσεις για κυκλικές φλάντζες για σωλήνες, βαλβίδες, εξαρτήματα και εξαρτήματα. Έχει τον τίτλο "Φλάντζες και οι αρμοί τους - Κυκλικές φλάντζες για σωλήνες, βαλβίδες, εξαρτήματα και εξαρτήματα, με ένδειξη PN - Μέρος 1: Χάλυβας φλάντζες."

Αυτό το πρότυπο ορίζει διάφορους τύπους φλάντζες, όπως λαιμό συγκόλλησης, ολισθηρές, κοχλιωτές και τυφλές φλάντζες, καθώς και τις διαστάσεις, τα υλικά και τις ονομασίες πίεσης τους. Παρέχει οδηγίες για το σχεδιασμό, τις διαστάσεις και τη σήμανση των φλαντζών που χρησιμοποιούνται σε συστήματα σωληνώσεων σε όλη την Ευρώπη.

Ο χαρακτηρισμός "PN" στον τίτλο αναφέρεται στην ονομαστική πίεση των φλαντζών, η οποία σημαίνει "Ονομαστική πίεση". Το DIN EN 1092-1 καθιερώνει ένα ενοποιημένο σύστημα για τον προσδιορισμό των φλαντζών εντός της Ευρωπαϊκής Ένωσης, προωθώντας τη συνέπεια και τη διαλειτουργικότητα στο σχεδιασμό και την εγκατάσταση συστημάτων σωληνώσεων.

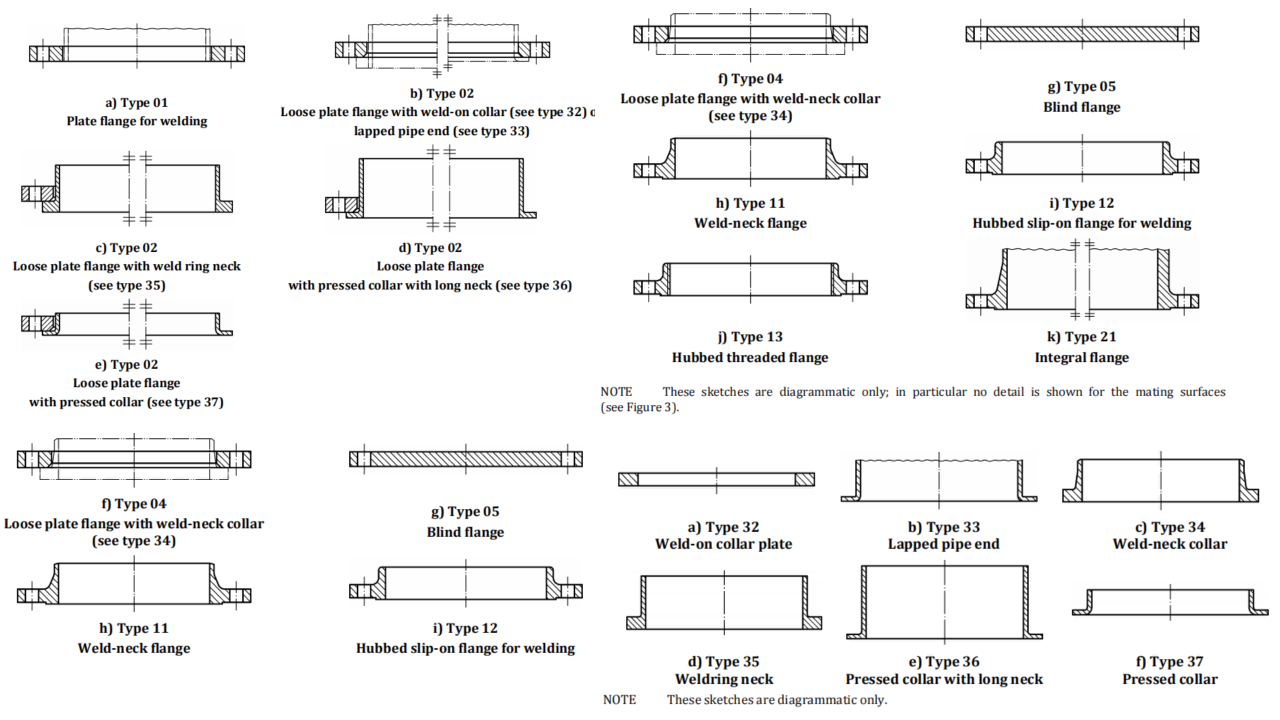

EL 1092-1 Τύποι χαλύβδινων φλαντζών και κολάρων

DIN EN 1092-1 έναντι προηγούμενου κανόνα DIN: Κατανόηση των διαφορών στα πρότυπα φλάντζας

Τύποι και σημάνσεις φλάντζας:

Προηγούμενος κανόνας DIN: Οι φλάντζες ταξινομήθηκαν χρησιμοποιώντας πρότυπα DIN όπως DIN 2635 και DIN 2633, το καθένα με τον δικό του τύπο και σύστημα σήμανσης.

DIN EN 1092-1: Υιοθετεί ένα ενοποιημένο σύστημα ταξινόμησης όπου οι τύποι φλάντζας χαρακτηρίζονται με αριθμούς, όπως Τύπος 11 για φλάντζες λαιμού συγκόλλησης και Τύπος 05 για τυφλές φλάντζες.

Βαθμολογίες πίεσης:

Προηγούμενος κανόνας DIN: Οι φλάντζες τυποποιήθηκαν με βάση τις ονομαστικές τιμές πίεσης όπως PN6 και PN40.

DIN EN 1092-1: Χρησιμοποιεί ένα παρόμοιο σύστημα ονομαστικής πίεσης (PN), αλλά το τυποποιεί σε όλη την Ευρώπη, διασφαλίζοντας συνέπεια στις ονομαστικές τιμές πίεσης για φλάντζες.

Συμβατότητα μεγέθους και υλικού:

Προηγούμενος κανόνας DIN: Ορισμένα μεγέθη φλάντζας από προηγούμενα πρότυπα DIN ενδέχεται να εξακολουθούν να χρησιμοποιούνται μαζί με νέα μεγέθη DIN EN 1092-1.

DIN EN 1092-1: Παρουσιάζει νέα μεγέθη φλάντζας που μπορεί να μην υπήρχαν στα προηγούμενα πρότυπα DIN, παρέχοντας ένα ευρύτερο φάσμα επιλογών για τους χρήστες.

Μεταβατική περίοδος και συνύπαρξη:

Μεταβατική περίοδος: Ενώ ορισμένα πρότυπα φλάντζας DIN έχουν αντικατασταθεί από το DIN EN 1092-1, άλλα εξακολουθούν να συνυπάρχουν λόγω των προκλήσεων της αλλαγής των μακροχρόνιων προτύπων προϊόντων.

Συνύπαρξη: Οι φλάντζες μπορεί να συμμορφώνονται είτε με τα παλιά πρότυπα DIN, το νέο πρότυπο DIN EN 1092-1 ή και τα δύο, ανάλογα με τον κατασκευαστή και τις τοπικές απαιτήσεις.
