Φλάντζες - ASME/ANSI B16.5 Διαστάσεις φλάντζες και μπουλονιών - Κλάση 150 έως 2500
Διάμετροι και κύκλοι μπουλονιών για τυπικές φλάντζες ASME B16.5 - 1/4 έως 24 ίντσες - Κλάση 150 έως 2500.
Το μέγεθος του σωλήνα και η απαιτούμενη κατηγορία πίεσης για την εφαρμογή καθορίζουν τις διαστάσεις της φλάντζας. Σύμφωνα με δημοσιεύσεις από οργανισμούς όπως ASME, MSS, API και άλλοι, οι φλάντζες είναι τυποποιημένες.

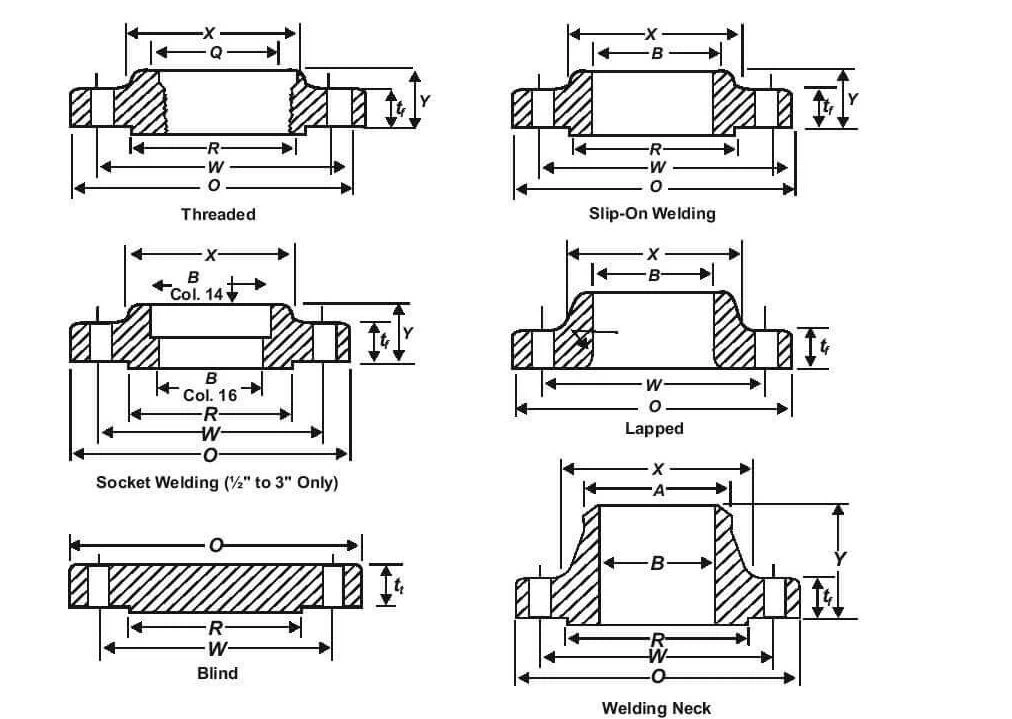

Το ASME/ANSI B16.5 παρέχει:
λαιμό συγκόλλησης
ολίσθηση
συγκόλληση πρίζας
με σπείρωμα
άρθρωση αγκαλιάς
τυφλός
Διαστάσεις για τυφλές φλάντζες για σωλήνες μεταξύ 1/2" και 24" σε κλάσεις μεταξύ 150 και 2500. Πρέπει να σημειωθεί ότι οι αξιολογήσεις χρησιμοποιούν ορολογία όπως ASME class xx ή API xxxx.
Το χρονοδιάγραμμα (πάχος) του συνδεδεμένου σωλήνα πρέπει γενικά να προσδιορίζεται όταν είναι συγκολλημένος στη φλάντζα. Το πάχος του τοιχώματος δεν επηρεάζει τις συγκολλημένες και σπειροειδείς συνδέσεις με πρίζα, οι οποίες χρειάζονται μόνο το OD.
|
Ονομαστικό μέγεθος σωλήνα NPS (ίντσες) |
Τάξη 150 |
||||
|
Διάμετρος φλάντζας (ίντσες) |
Αριθμός μπουλονιών |
Διάμετρος μπουλονιών (ίντσες) |
Διάμετρος οπών μπουλονιών (ίντσες) |
Κύκλος μπουλονιών (ίντσες) |
|
|
1/4 |
3-3/8 |
4 |
1/2 |
0.62 |
2-1/4 |
|
1/2 |
3-1/2 |
4 |
1/2 |
0.62 |
2-3/8 |
|
3/4 |
3-7/8 |
4 |
1/2 |
0.62 |
2-3/4 |
|
1 |
4-1/4 |
4 |
1/2 |
0.62 |
3-1/8 |
|
1-1/4 |
4-5/8 |
4 |
1/2 |
0.62 |
3-1/2 |
|
1-1/2 |
5 |
4 |
1/2 |
0.62 |
3-7/8 |
|
2 |
6 |
4 |
5/8 |
0.75 |
4-3/4 |
|
2-1/2 |
7 |
4 |
5/8 |
0.75 |
5-1/2 |
|
3 |
7-1/2 |
4 |
5/8 |
0.75 |
6 |
|
3-1/2 |
8-1/2 |
8 |
5/8 |
0.75 |
7 |
|
4 |
9 |
8 |
5/8 |
0.75 |
7-1/2 |
|
5 |
10 |
8 |
3/4 |
0.88 |
8-1/2 |
|
6 |
11 |
8 |
3/4 |
0.88 |
9-1/2 |
|
8 |
13-1/2 |
8 |
3/4 |
0.88 |
11-3/4 |
|
10 |
16 |
12 |
7/8 |
1 |
14-1/4 |
|
12 |
19 |
12 |
7/8 |
1 |
17 |
|
14 |
21 |
12 |
1 |
1.12 |
18-3/4 |
|
16 |
23-1/2 |
16 |
1 |
1.12 |
21-1/4 |
|
18 |
25 |
16 |
1-1/8 |
1.25 |
22-3/4 |
|
20 |
27-1/2 |
20 |
1-1/8 |
1.25 |
25 |
|
24 |
32 |
20 |
1-1/4 |
1.38 |
29-1/2 |
1 ίντσα=25.4 χλστ
|
Ονομαστικό μέγεθος σωλήνα NPS (ίντσες) |
Τάξη 300 |
||||
|
Διάμετρος φλάντζας (ίντσες) |
Αριθμός μπουλονιών |
Διάμετρος μπουλονιών (ίντσες) |
Διάμετρος οπών μπουλονιών (ίντσες) |
Κύκλος μπουλονιών (ίντσες) |
|
|
1/4 |
3-3/8 |
4 |
1/2 |
0.62 |
2-1/4 |
|
1/2 |
3-3/4 |
4 |
1/2 |
0.62 |
2-5/8 |
|
3/4 |
4-5/8 |
4 |
5/8 |
0.75 |
3-1/4 |
|
1 |
4-7/8 |
4 |
5/8 |
0.75 |
3-1/2 |
|
1-1/4 |
5-1/4 |
4 |
5/8 |
0.75 |
3-7/8 |
|
1-1/2 |
6-1/8 |
4 |
3/4 |
0.88 |
4-1/2 |
|
2 |
6-1/2 |
8 |
5/8 |
0.75 |
5 |
|
2-1/2 |
7-1/2 |
8 |
3/4 |
0.88 |
5-7/8 |
|
3 |
8-1/4 |
8 |
3/4 |
0.88 |
6-5/8 |
|
3-1/2 |
9 |
8 |
3/4 |
0.88 |
7-1/4 |
|
4 |
10 |
8 |
3/4 |
0.88 |
7-7/8 |
|
5 |
11 |
8 |
3/4 |
0.88 |
9-1/4 |
|
6 |
12-1/2 |
12 |
3/4 |
0.88 |
10-5/8 |
|
8 |
15 |
12 |
7/8 |
1 |
13 |
|
10 |
17-1/2 |
16 |
1 |
1.12 |
15-1/4 |
|
12 |
20-1/2 |
16 |
1-1/8 |
1.25 |
17-3/4 |
|
14 |
23 |
20 |
1-1/8 |
1.25 |
20-1/4 |
|
16 |
25-1/2 |
20 |
1-1/4 |
1.38 |
22-1/2 |
|
18 |
28 |
24 |
1-1/4 |
1.38 |
24-3/4 |
|
20 |
30-1/2 |
24 |
1-1/4 |
1.38 |
27 |
|
24 |
36 |
24 |
1-1/2 |
1.62 |
32 |
|
Ονομαστικό μέγεθος σωλήνα NPS(ίντσες) |
Κατηγορία 400 |
||||
|
Διάμετρος τουΦλάντζα(ίντσες) |
Οχι.τουΜπουλόνια |
Διάμετρος τουΜπουλόνια(ίντσες) |
Διάμετρος τουΤρύπες για μπουλόνια(ίντσες) |
ΜπουλόνιΚύκλος(ίντσες) |
|
|
1/4 |
3-3/8 |
4 |
1/2 |
0.62 |
2-1/4 |
|
1/2 |
3-3/4 |
4 |
1/2 |
0.62 |
2-5/8 |
|
3/4 |
4-5/8 |
4 |
5/8 |
0.75 |
3-1/4 |
|
1 |
4-7/8 |
4 |
5/8 |
0.75 |
3-1/2 |
|
1-1/4 |
5-1/4 |
4 |
5/8 |
0.75 |
3-7/8 |
|
1-1/2 |
6-1/8 |
4 |
3/4 |
0.88 |
4-1/2 |
|
2 |
6-1/2 |
8 |
5/8 |
0.75 |
5 |
|
2-1/2 |
7-1/2 |
8 |
3/4 |
0.88 |
5-7/8 |
|
3 |
8-1/4 |
8 |
3/4 |
0.88 |
6-5/8 |
|
3-1/2 |
9 |
8 |
7/8 |
1 |
7-1/4 |
|
4 |
10 |
8 |
7/8 |
1 |
7-7/8 |
|
5 |
11 |
8 |
7/8 |
1 |
9-1/4 |
|
6 |
12-1/2 |
12 |
7/8 |
1 |
10-5/8 |
|
8 |
15 |
12 |
1 |
1.12 |
13 |
|
10 |
17-1/2 |
16 |
1-1/8 |
1.25 |
15-1/4 |
|
12 |
20-1/2 |
16 |
1-1/4 |
1.38 |
17-3/4 |
|
14 |
23 |
20 |
1-1/4 |
1.38 |
20-1/4 |
|
16 |
25-1/2 |
20 |
1-3/8 |
1.5 |
22-1/2 |
|
18 |
28 |
24 |
1-3/8 |
1.5 |
24-3/4 |
|
20 |
30-1/2 |
24 |
1-1/2 |
1.62 |
27 |
|
24 |
36 |
24 |
1-3/4 |
1.88 |
32 |
|
Ονομαστικό μέγεθος σωλήνα NPS(ίντσες) |
Τάξη 600 |
||||
|
Διάμετρος τουΦλάντζα(ίντσες) |
Οχι.τουΜπουλόνια |
Διάμετρος τουΜπουλόνια(ίντσες) |
Διάμετρος τουΤρύπες για μπουλόνια(ίντσες) |
ΜπουλόνιΚύκλος(ίντσες) |
|
|
1/4 |
3-3/8 |
4 |
1/2 |
0.62 |
2-1/4 |
|
1/2 |
3-3/4 |
4 |
1/2 |
0.62 |
2-5/8 |
|
3/4 |
4-5/8 |
4 |
5/8 |
0.75 |
3-1/4 |
|
1 |
4-7/8 |
4 |
5/8 |
0.75 |
3-1/2 |
|
1-1/4 |
5-1/4 |
4 |
5/8 |
0.75 |
3-7/8 |
|
1-1/2 |
6-1/8 |
4 |
3/4 |
0.88 |
4-1/2 |
|
2 |
6-1/2 |
8 |
5/8 |
0.75 |
5 |
|
2-1/2 |
7-1/2 |
8 |
3/4 |
0.88 |
5-7/8 |
|
3 |
8-1/4 |
8 |
3/4 |
0.88 |
6-5/8 |
|
3-1/2 |
9 |
8 |
7/8 |
1 |
7-1/4 |
|
4 |
10-3/4 |
8 |
7/8 |
1 |
8-1/2 |
|
5 |
13 |
8 |
1 |
1.12 |
10-1/2 |
|
6 |
14 |
12 |
1 |
1.12 |
11-1/2 |
|
8 |
16-1/2 |
12 |
1-1/8 |
1.25 |
13-3/4 |
|
10 |
20 |
16 |
1-1/4 |
1.38 |
17 |
|
12 |
22 |
20 |
1-1/4 |
1.38 |
19-1/4 |
|
14 |
23-3/4 |
20 |
1-3/8 |
1.5 |
20-3/4 |
|
16 |
27 |
20 |
1-1/2 |
1.62 |
23-3/4 |
|
18 |
29-1/4 |
20 |
1-5/8 |
1.75 |
25-3/4 |
|
20 |
32 |
24 |
1-5/8 |
1.75 |
28-1/2 |
|
24 |
37 |
24 |
1-7/8 |
2 |
33 |
|
Ονομαστικό μέγεθος σωλήνα NPS(ίντσες) |
Κλάση 900 |
||||
|
Διάμετρος τουΦλάντζα(ίντσες) |
Οχι.τουΜπουλόνια |
Διάμετρος τουΜπουλόνια(ίντσες) |
Διάμετρος τουΤρύπες για μπουλόνια(ίντσες) |
ΜπουλόνιΚύκλος(ίντσες) |
|
|
1/2 |
4-3/4 |
4 |
3/4 |
0.88 |
3-1/4 |
|
3/4 |
5-1/8 |
4 |
3/4 |
0.88 |
3-1/2 |
|
1 |
5-7/8 |
4 |
7/8 |
1 |
4 |
|
1-1/4 |
6-1/4 |
4 |
7/8 |
1 |
4-3/8 |
|
1-1/2 |
7 |
4 |
1 |
1.12 |
4-7/8 |
|
2 |
8-1/2 |
8 |
7/8 |
1 |
6-1/2 |
|
2-1/2 |
9-5/8 |
8 |
1 |
1.12 |
7-1/2 |
|
3 |
9-1/2 |
8 |
7/8 |
1 |
7-1/2 |
|
4 |
11-1/2 |
8 |
1-1/8 |
1.25 |
9-1/4 |
|
5 |
13-3/4 |
8 |
1-1/4 |
1.38 |
11 |
|
6 |
15 |
12 |
1-1/8 |
1.25 |
12-1/2 |
|
8 |
18-1/2 |
12 |
1-3/8 |
1.5 |
15-1/2 |
|
10 |
21-1/2 |
16 |
1-3/8 |
1.5 |
18-1/2 |
|
12 |
24 |
20 |
1-3/8 |
1.5 |
21 |
|
14 |
25-1/4 |
20 |
1-1/2 |
1.62 |
22 |
|
16 |
27-3/4 |
20 |
1-5/8 |
1.75 |
24-1/2 |
|
18 |
31 |
20 |
1-7/8 |
2 |
27 |
|
20 |
33-3/4 |
20 |
2 |
2.12 |
29-1/2 |
|
24 |
41 |
20 |
2-1/2 |
2.62 |
35-1/2 |
|
Ονομαστικό μέγεθος σωλήνα NPS(ίντσες) |
Κλάση 1500 |
||||
|
Διάμετρος τουΦλάντζα(ίντσες) |
Οχι.τουΜπουλόνια |
Διάμετρος τουΜπουλόνια(ίντσες) |
Διάμετρος τουΤρύπες για μπουλόνια(ίντσες) |
ΜπουλόνιΚύκλος(ίντσες) |
|
|
1/2 |
4-3/4 |
4 |
3/4 |
0.88 |
3-1/4 |
|
3/4 |
5-1/8 |
4 |
3/4 |
0.88 |
3-1/2 |
|
1 |
5-7/8 |
4 |
7/8 |
1 |
4 |
|
1-1/4 |
6-1/4 |
4 |
7/8 |
1 |
4-3/8 |
|
1-1/2 |
7 |
4 |
1 |
1.12 |
4-7/8 |
|
2 |
8-1/2 |
8 |
7/8 |
1 |
6-1/2 |
|
2-1/2 |
9-5/8 |
8 |
1 |
1.12 |
7-1/2 |
|
3 |
10-1/2 |
8 |
1-1/8 |
1.25 |
8 |
|
4 |
12-1/4 |
8 |
1-1/4 |
1.38 |
9-1/2 |
|
5 |
14-3/4 |
8 |
1-1/2 |
1.62 |
11-1/2 |
|
6 |
15-1/2 |
12 |
1-3/8 |
1.5 |
12-1/2 |
|
8 |
19 |
12 |
1-5/8 |
1.75 |
15-1/2 |
|
10 |
23 |
12 |
1-7/8 |
2 |
19 |
|
12 |
26-1/2 |
16 |
2 |
2.12 |
22-1/2 |
|
14 |
29-1/2 |
16 |
2-1/4 |
2.38 |
25 |
|
16 |
32-1/2 |
16 |
2-1/2 |
2.62 |
27-3/4 |
|
18 |
36 |
16 |
2-3/4 |
2.88 |
30-1/2 |
|
20 |
38-3/4 |
16 |
3 |
3.12 |
32-3/4 |
|
24 |
46 |
16 |
3-1/2 |
3.62 |
39 |
|
Ονομαστικό μέγεθος σωλήνα NPS(ίντσες) |
Κλάση 2500 |
||||
|
Διάμετρος τουΦλάντζα(ίντσες) |
Οχι.τουΜπουλόνια |
Διάμετρος τουΜπουλόνια(ίντσες) |
Διάμετρος τουΤρύπες για μπουλόνια(ίντσες) |
ΜπουλόνιΚύκλος(ίντσες) |
|
|
1/2 |
5-1/4 |
4 |
3/4 |
0.88 |
3-1/2 |
|
3/4 |
5-1/2 |
4 |
3/4 |
0.88 |
3-3/4 |
|
1 |
6-1/4 |
4 |
7/8 |
1 |
4-1/4 |
|
1-1/4 |
7-1/4 |
4 |
1 |
1.12 |
5-1/8 |
|
1-1/2 |
8 |
4 |
1-1/8 |
1.25 |
5-3/4 |
|
2 |
9-1/4 |
8 |
1 |
1.12 |
6-3/4 |
|
2-1/2 |
10-1/2 |
8 |
1-1/8 |
1.25 |
7-3/4 |
|
3 |
12 |
8 |
1-1/4 |
1.38 |
9 |
|
4 |
14 |
8 |
1-1/2 |
1.62 |
10-3/4 |
|
5 |
16-1/2 |
8 |
1-3/4 |
1.88 |
12-3/4 |
|
6 |
19 |
8 |
2 |
2.12 |
14-1/2 |
|
8 |
21-3/4 |
12 |
2 |
2.12 |
17-1/4 |
|
10 |
26-1/2 |
12 |
2-1/2 |
2.62 |
21-1/4 |
|
12 |
30 |
12 |
2-3/4 |
2.88 |
24-3/8 |
